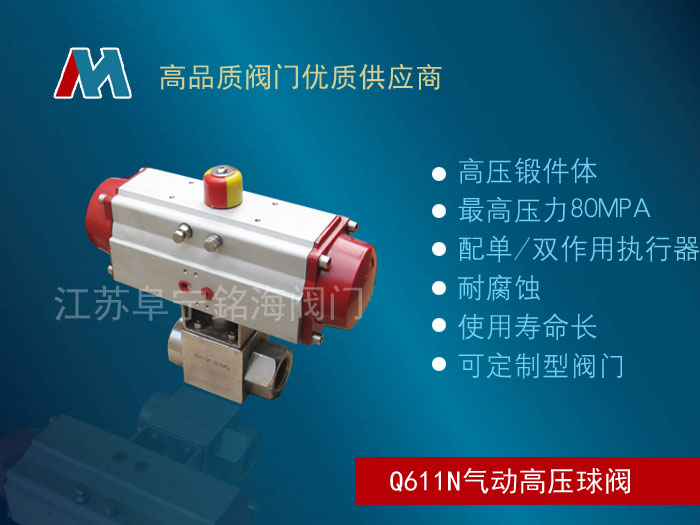

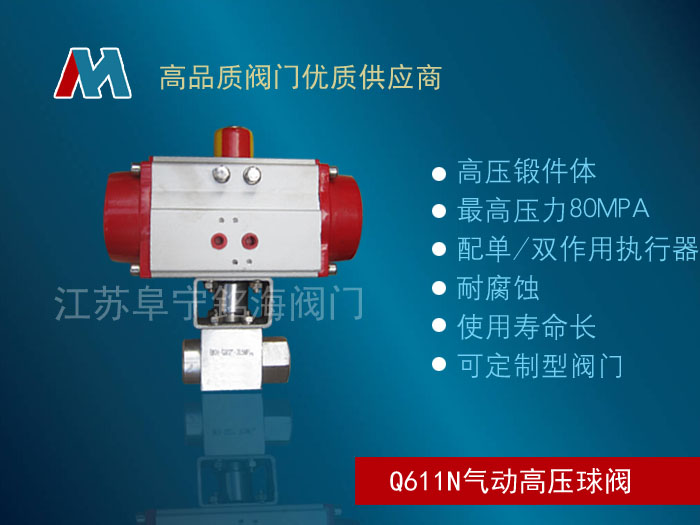

Q611N氣動高壓球閥

Q611N氣動高壓球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，氣動高壓球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。氣動高壓球閥可配用雙作用、單作用執行機構。氣動高壓球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，氣動高壓球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

Q611N氣動高壓球閥技術參數：

型號：Q611N

通經口徑：DN15-80；

閥體壓力：1.6-80mpa；

球閥溫度：軟-20℃-350℃、硬-29℃-580℃；

氣缸形式：雙作用、單作用（彈簧復位式）；

氣源壓力：雙作用4～8bar、單作用5～8bar；

連接方式：螺紋、法蘭、對夾式；

介質范圍：水、油、氣、粉末，有機溶劑、腐蝕性液體等；

應用行業：水處理、空氣處理、冶金、天然氣、油品、化工行業、造紙、印染等。

Q611N氣動高壓球閥安裝原則：

(1)氣動高壓球閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的氣動高壓球閥，必須保證操作、觀察和調整方便。

(2)氣動高壓球閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要氣動高壓球閥水平安裝在豎直的管道上時，也應將氣動高壓球閥進行支撐(小口徑氣動高壓球閥除外)。安裝時，要避免給氣動高壓球閥帶來附加應力)。

(3)氣動高壓球閥的工作環境溫度要在(－30～+ 60) 相對濕度不大于95% 95% ，相對濕度不大于95%。

(4)氣動高壓球閥前后位置應有直管段，長度不小于10倍的管道直徑(10D)，以避免閥的直管段太短而影響流量特性。

(5)氣動高壓球閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑氣動高壓球閥安裝時，可用螺紋連接。 閥體上的流體方向箭頭應與流體方向一致。

(6)要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對氣動高壓球閥進行檢修。

(7)氣動高壓球閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。

Q611N氣動高壓球閥的維修：

1、只有卸除氣動高壓球閥前后的壓力，才能對氣動高壓球閥進行拆卸分解操作。

2、在對氣動高壓球閥的分解與再裝配過程，需要對有密封性零部件的保護，特別是非金屬零部件，像O型圈等部件使用專用的工具。

3、氣動高壓球閥閥體重新裝配時螺栓必須對稱、逐步、均勻地?cái)Q緊。

4、清洗劑應與氣動高壓球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃?xì)?等均相容。泵工作介質為燃?xì)鈺r(shí)，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒精清洗。

5、分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。

6、非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。

7、清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則生銹、被灰塵污染。

8、新零件在裝配前也需清洗干凈。

9、使用潤滑脂潤滑。潤滑脂應與氣動高壓球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r(shí)，可用例如特221潤滑脂。
