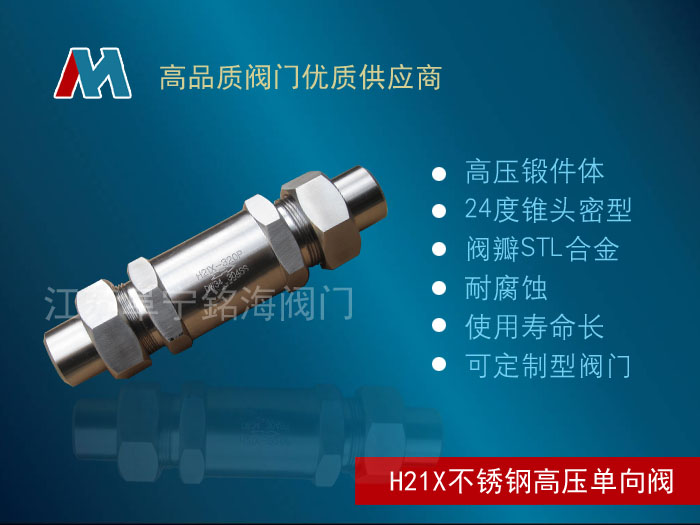

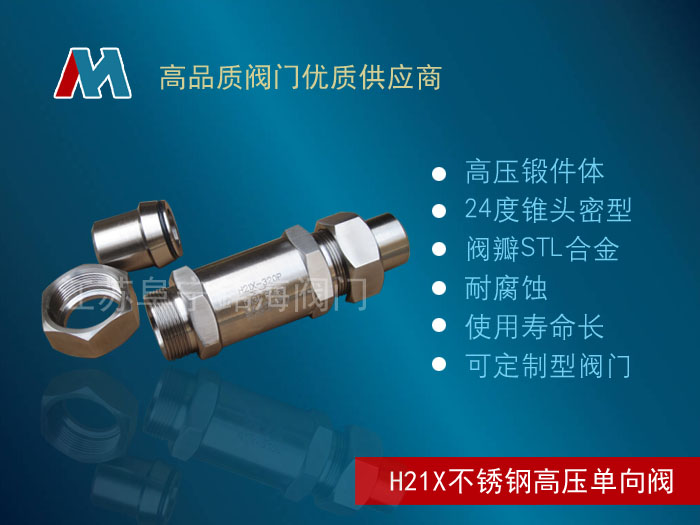

H21X外螺紋單向閥

H21X外螺紋單向閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。外螺紋單向閥通過提高其中的壓力讓其超過系統給予的輔助系統補給的管道。外螺紋單向閥是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

H21X外螺紋單向閥參數：

1、型號：H21X；

2、材質：碳鋼，不銹鋼；

3、公稱通徑：DN6-DN50；

4、壓力范圍：50MPa-160MPa；

5、適用介質：水，油品，蒸汽；

6、連接方式：焊接；

7、適用溫度：-20℃～440℃、-70℃～150℃。

A,H21X外螺紋單向閥結構和安裝方式：

1、外螺紋單向閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升蝶式單向閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式單向閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

2、外螺紋單向閥瓣沿著閥體垂直線滑動的單向閥，內螺紋單向閥只能安裝在水平管道上，在高壓小口徑單向閥上閥瓣可采用圓球。蝶式單向閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式單向閥介質進出口通道方向與閥座通道方向垂直；立式升降式單向閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

3、外螺紋單向閥：閥瓣圍繞閥座內的銷軸旋轉的單向閥。碟式單向閥結構簡單，只能安裝在水平管道上，密封性較好。

4、外螺紋單向閥：閥瓣沿著閥體線滑動的閥門。管道式單向閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是單向閥發展方向。但流體阻力系數比單向閥略大。

5、外螺紋單向閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式單向閥和截止閥或角閥的綜合機能。

此外，還有—些不適用于泵出口安裝的單向閥，如底閥、彈簧式，Y型等單向閥。

B, H21X外螺紋單向閥用途和性能規范：

本閥門用于工業管道上作阻止介質逆流的裝置。

性能規范

C, H21X外螺紋單向閥作用原理和結構說明：

本閥門在使用過程中，介質按規定方向流動。

1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

2，閥體及閥瓣的密封面采用不銹鋼堆焊。

H21X外螺紋單向閥訂貨須知：

1、產品名稱、型號、口徑、壓力、閥體材質、連接方式、使用溫度、是否帶附件以便我們?yōu)槟�正確選型

2、若已經由設計單位選定我公司的型號，請按產品型號直接向我司訂購

3、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的閥門工程師為您審核把關
