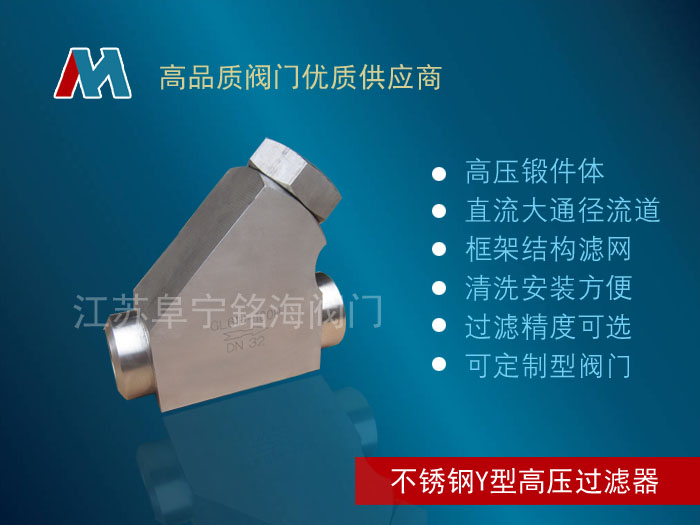

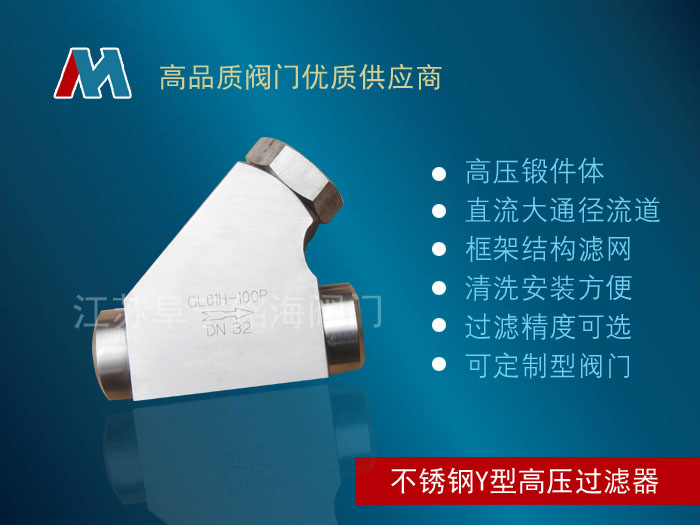

GL61H高壓y型過濾器

GL61H高壓y型過濾器是常見的過濾器型號，y型過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥方工y型過濾器其它設備的端設備。y型過濾器由筒體、不銹鋼濾網、排污部分、傳動裝置及電氣控制部分組成。待處理的水經過y型過濾器濾網的濾筒后，其雜質被阻擋，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

GL61H高壓y型過濾器技術參數：

1、型號：GL61H；

2、材質：碳鋼，不銹鋼；

3、公稱通徑：DN6-DN50；

4、壓力范圍：1.6MPa~42MPa；

5、適用介質：天然氣、腐蝕性氣體；

6、連接方式：焊接；

7、適用溫度：-20℃～440℃、-70℃～150℃。

GL61H高壓y型過濾器工作原理：

y型過濾器工作時，待過濾的水由水口進入，流經濾網，y型過濾器通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜質被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制系統啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到小值，系統返回到初始過濾狀，系統正常運行。y型過濾器由殼體、多元濾芯、反沖洗機構、和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分了過濾空間，顯著縮小了y型過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入y型過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， 后從出口送出。y型過濾器采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當y型過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與濾芯正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進穣盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當y型過濾器進出口壓差恢復正�；蚨〞r器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。y型過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水， 循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的自動過濾裝置。

y型過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥，驅動電機信號。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，y型過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。y型過濾器的殼體內部主要由粗濾網、細濾網、吸污管，不銹鋼刷或不銹鋼吸嘴、密封圈、防腐涂層、轉動軸等組成。

GL61H高壓y型過濾器訂貨須知：

1、產品名稱、型號、口徑、壓力、閥體材質、連接方式、使用溫度、是否帶附件以便我們為您正確選型

2、若已經由設計單位選定我公司的型號，請按產品型號直接向我司訂購

3、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的閥門工程師為您審核把關
